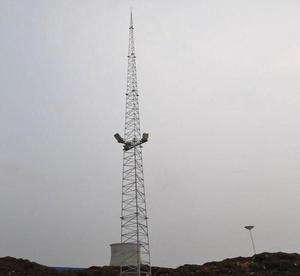

避雷针塔的原理和安装步骤

时间:2020-03-27 16:16:01 点击: 【字体:

避雷针塔就是用来避雷的,那么避雷针塔的原理和安装步骤知道吗?

1、线路避雷器防雷的基本原理

雷击杆塔时,一部门雷电畅通流畅过避雷线流到相临杆塔,另一部门雷电流经杆塔流入大地,杆塔接地电阻呈暂态电阻特性,一般用冲击接地电阻来表征。

雷击杆塔时塔顶电位迅速进步,其电位值为

Ut=iRd+L.di/dt(1)

式中i——雷电流;

Rd——冲击接地电阻;

L.di/dt——暂态分量。

当塔顶电位Ut与导线上的感应电位U1的差值超过绝缘子串百分之50的放电电压时,将发生由塔顶至导线的闪络。即Ut-U1>U50,假如考虑线路工频电压幅值Um的影响,则为Ut-U1+Um>U50。因此,线路的耐雷水平与3个重要因素有关,即线路绝缘子的百分之50放电电压、雷电流强度和塔体的冲击接地电阻。一般来说,线路的百分之50放电电压是一定的,雷电流强度与地舆位置和大气前提相关,不加装避雷器时,进步输电线路耐雷水平往往是采用降低塔体的接地电阻,在山区,降低接地电阻长短常难题的,这也是为什么输电线路屡遭雷击的原因。

加装避雷器以后,当输电线路遭受雷击时,雷电流的分流将发生变化,一部门雷电流从避雷线传入相临杆塔,一部门经塔体入地,当雷电流超过一定值后,避雷器动作加入分流。大部门的雷电流从避雷器流入导线,传播到相临杆塔。雷电流在流经避雷线和导线时,因为导线间的电磁感应作用,将分别在导线和避雷线上产生耦合分量。由于避雷器的分流远弘远于从避雷线中分流的雷电流,这种分流的耦合作用将使导线电位进步,使导线和塔顶之间的电位差小于绝缘子串的闪络电压,绝缘子不会发生闪络,因此,线路避雷用具有很好的钳电位作用,这也是线路避雷器进行防雷的显著特点。

以往输电线路防雷主要采用降低塔体接地电阻的方法,在平原地带相对较轻易,对于山区杆塔,则往往在4个塔脚部位采用较长的辐射地线或打深井加降阻剂,以增加地线与泥土的接触面积降低电阻率,在工频状态下接地电阻会有所下降。但遭受雷击时,因接地线过长会有较大的附加电感值,雷电过电压的暂态分量L.di/dt会加在塔体电位上,使塔顶电位大大进步,更轻易造成塔体与绝缘子串的闪络,反而使线路的耐雷水平下降。由于线路避雷用具有钳电位作用,对接地电阻要求不太严格,对山区线路防雷比较轻易实现。

2、避雷器的选型及安装维护

线路避雷器有2种类型,即带串联间隙和无串联间隙2种,因运行方式不同和电站避雷器比拟在结构设计上也有所区别。

线路避雷器安装时应留意:

(1)选择多雷区且易遭雷击的输电线路杆塔,在两侧相临杆塔上同时安装;

(2)垂直排列的线路可只装上下2相;

(3)安装时尽量不使避雷器受力,并留意保持足够的安 全间隔;

(4)避雷器应顺杆塔单独敷设接地线,其截面不小于25mm2,尽量减小接地电阻的影响。

投运后进行必要的维护:

(1)结合停电按期丈量绝缘电阻,历年结果不应显著变化;

(2)检查并记实计数器的动作情况;

(3)对其紧固件进行拧紧,防止松动;

(4)5a拆回,进行1次直流1mA及百分之75参考电压下泄漏电流丈量。
